柏立電器CBDC6系列物聯網電動操作機構技術解析及在智能電網改造中的應用價值

隨著我國新型電力系統建設持續推進，配電網絡正朝著自動化、網絡化、智能化、無人化方向加速升級。傳統斷路器依賴人工現場操作，存在響應慢、效率低、安全風險高、數據不互通等瓶頸，已難以滿足分布式電源大量接入、負荷動態波動、故障快速自愈的現代電網運行需求。在此背景下，具備遠程控制、狀態感知、物聯網通信的智能電動操作機構將成為配網智能化改造的關鍵執行單元。本文基于柏立電器最新CBDC6系列物聯網電動操作機構產品手冊，對其技術特性、功能架構、應用場景展開系統介紹，并深入闡述該類設備對提升電網安全、效率、運維水平與智能化程度的核心意義。



一、CBDC6系列物聯網電動操作機構產品概述



CBDC6系列是本司面向塑殼斷路器研發的新一代專用執行裝置，定位為物聯網型遠程電動分合閘與再扣執行器，可實現斷路器本地與遠程、集中與單體的多模式控制，廣泛適配工業配電、樓宇供電、光伏并網、園區微網、城鄉配網等場景，是傳統斷路器向智能終端升級的核心配套部件。

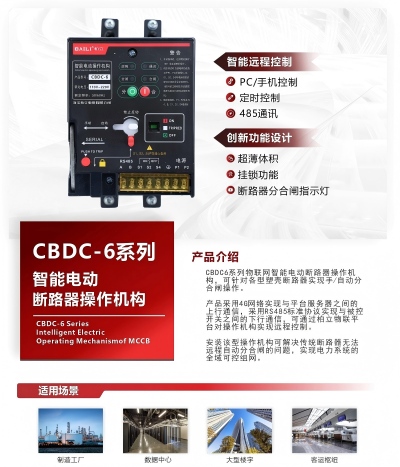

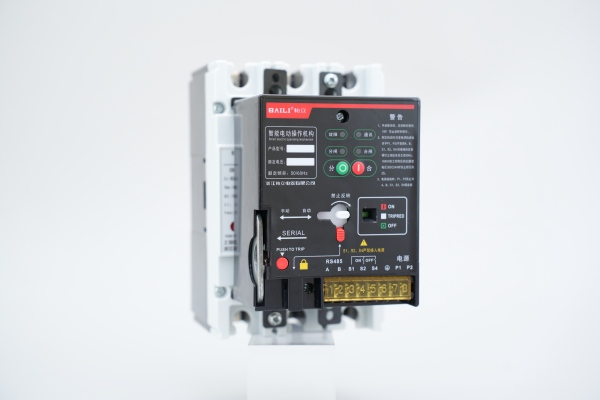

圖 1 產品外形

（一）核心定位與功能邊界

該產品并非獨立保護裝置，而是塑殼斷路器的電動執行與智能擴展單元，核心實現三大功能：一是遠程電動分閘、合閘、再扣，替代人工現場操作；二是狀態感知與信號反饋，實時上傳分合、故障、脫扣等狀態；三是物聯網通信接入，支持單臺直連、4G無線、網關集中管控，無縫對接配電自動化系統與能源管理平臺，讓傳統斷路器具備“可測、可控、可通信”的智能屬性。



（二）關鍵技術特點

1. 物聯網通信與遠程管控

支持熱磁式與電子式斷路器遠程監測與控制，提供單臺獨立控制、4G遠程控制、網關多臺集中控制三種模式，兼容不同規模配電場景，可全面替代無通信功能的常規電操，實現手機端、PC端遠程操控與集中管理。

2. 結構緊湊與安裝便捷

體積較傳統產品縮小約1/4，安裝空間友好，適配標準塑殼斷路器柜與箱式變電站；保留手動操作手柄，支持電動失效時應急手動干預，兼顧自動化與可靠性；具備掛鎖安全設計，殼架250A及以下鉤環直徑φ3，滿足閉鎖與安全運維要求。

3. 交直流通用與寬壓適配

采用先進開關電源，控制電路交直流通用，額定工作電壓常規AC220V，支持特殊電壓定制；工作電流低、電機功率小，節能穩定，動作時間0.7–1.5秒，斷開時間≤1秒，操作頻率每小時不大于60次，兼顧響應速度與機械壽命。

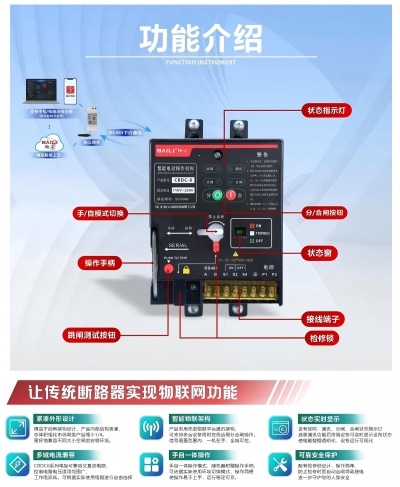

4. 狀態可視化與安全指示

面板設手動分合閘按鈕與4個狀態指示燈，故障燈點亮即代表斷路器跳閘；搭配紅、綠、白三色標識，清晰指示合閘、分閘、脫扣狀態，運維人員可快速判斷工況，降低誤判風險。

5. 高可靠性與長壽命

機械壽命達20000次，動作電流≤0.5A，電機功率12.5W；絕緣性能優異；工作溫度-5~40℃，耐熱50℃、濕度90%，適應惡劣工業與戶外環境，長期運行穩定可靠。



（三）型號規格與適配范圍



CBDC6系列按適配斷路器殼架電流分為兩款核心型號：

- CBDC6-125：適配殼架電流為125A的塑殼斷路器；

- CBDC6-250：適配殼架電流為250A的塑殼斷路器。

兩款產品安裝尺寸統一，結構通用，便于庫存管理與現場替換，滿足125A–250A主流配電回路需求。



（四）安全操作與維護要點



產品明確手動操作規范：僅允許順時針旋轉180°，禁止逆時針操作，確保機械定位準確；耐壓測試僅針對進線端子P1/P2，不含信號端子；DC24V額定電壓機型嚴禁耐壓測試；直流接線嚴禁正負極反接，提升運行安全性。日常維護簡便，年度緊固檢查與少量潤滑即可，降低全生命周期成本。



二、智能電網改造的現實需求與傳統設備瓶頸



當前我國配電網進入高密度分布式電源接入、高比例電力電子設備應用、高柔性負荷互動的新階段，電網安全、可靠、高效運行面臨多重挑戰：



1. 故障處置效率低：傳統斷路器依賴人工現場操作，故障后需派人趕赴現場，倒閘與恢復時間長，停電范圍與損失擴大，難以滿足“故障快速隔離、供電快速恢復”的自愈要求。

2. 操作安全風險高：人工靠近高壓/大電流設備，易發生誤操作、觸電、電弧傷害，尤其在惡劣天氣、偏遠站點、地下配電房等場景，安全隱患突出。

3. 狀態感知與數據缺失：傳統設備無通信與狀態反饋，運維依賴人工巡檢，無法實時獲取分合、故障、能耗數據，調度決策滯后，難以實現主動運維與精益管理。

4. 分布式能源管控難：光伏、儲能、微電網大量接入，需快速響應電壓波動、功率倒灌、孤島風險，傳統手動操作無法實現毫秒級協同控制，影響并網安全與消納效率。

5. 運維成本居高不下：人工巡檢、現場操作、紙質記錄模式，人力與車輛成本高，響應不及時，與“少人/無人值守、遠程集中運維”的智能電網目標相悖。



智能電網改造的核心，是構建“感知—傳輸—決策—執行”閉環體系：終端設備可測、可控、可通信；后臺系統實時監控、智能分析、自動調度；執行單元快速響應、精準動作、安全可靠。CBDC6系列物聯網電操，正是補齊“執行端”短板的關鍵裝備，讓傳統斷路器從“被動保護”升級為“主動智能執行終端”。



三、CBDC6系列電操對智能電網改造的核心價值與意義



（一）實現遠程無人操控，全面提升運維效率與安全性

CBDC6通過4G/網關通信實現遠程分合閘、故障再扣，運維人員在監控室或移動端即可完成操作，無需奔赴現場，大幅縮短倒閘時間 。以配網故障隔離為例，傳統人工處置需30–120分鐘，采用遠程電操可壓縮至1分鐘內，供電可靠性顯著提升。同時，遠程操作避免人員靠近帶電設備，徹底消除誤操作、觸電、電弧傷害風險，尤其適配偏遠站點、地下配電室、化工園區等高危場景，實現“操作無人化、安全最大化”。



（二）打通數據鏈路，支撐電網全景感知與智能調度

該產品實時上傳分閘/合閘/脫扣/故障狀態，配合斷路器電流、電壓信號，形成完整運行數據，上傳至配電自動化系統或云平臺。調度中心可實時掌握回路狀態，實現全網可視化監控；結合AI算法，可實現過載預警、故障預判、異常定位，從“被動搶修”轉向“主動預防”，設備故障率與停電時長大幅下降，為智能調度、負荷優化、線損治理提供數據支撐。



（三）適配分布式電源與微電網，保障新型電力系統穩定運行

在光伏、儲能、微電網場景中，CBDC6可快速執行并網/離網切換、防孤島保護動作、過載與失壓自動分合閘，配合上位機實現功率調節與電壓穩定，解決分布式電源波動帶來的沖擊，提升新能源消納率與并網安全性。在用戶側微網中，支持峰谷套利、需量控制、應急投切，助力用戶降低用電成本，提升能源利用效率，適配“雙碳”目標下的能源轉型需求。



（四）自動化與手動兼容，兼顧可靠性與應急處置

產品采用電動優先、手動備用設計，斷電或通訊故障時可通過手柄手動操作，順時針180°完成分合再扣，確保極端工況下回路可管控。三色狀態指示與指示燈清晰直觀，降低現場操作難度；掛鎖設計滿足檢修安全規范，防止誤送電，全面提升配電系統冗余與韌性，符合智能電網“安全可靠、冗余備用”的建設原則。



（五）降低全生命周期成本，推動運維模式升級

遠程控制減少出車與人工投入，集中監控降低巡檢頻次，長期運維成本顯著下降。產品結構緊湊、安裝簡便，可直接對傳統斷路器進行智能化改造，無需整體更換開關柜，改造成本低、工期短、見效快，適配存量配網升級需求。長壽命與低維護設計，進一步降低備件與檢修開支，實現“一次改造、長期受益”。



（六）夯實物聯網配電基礎，助力智慧城市與數字電網建設

CBDC6作為物聯網終端，是數字電網的邊緣執行節點，可接入智慧城市能源管理平臺，實現區域電網協同調控、負荷預測、需求側響應、應急聯動，支撐城市供電安全與能源高效利用。在工業園區、商業綜合體、數據中心等場景，助力構建“智能配電+能效管理+安全監控”一體化系統，推動能源管理數字化轉型，為新型電力系統建設提供底層硬件支撐。





四、應用場景與實踐價值



1. 城鄉配電網改造：替換傳統電操，實現線路遠程分段、故障隔離、自愈控制，縮短停電時間，提升供電可靠性與服務質量。

2. 分布式光伏電站：配套并網斷路器，實現防孤島、過欠壓保護、遠程啟停，保障并網安全，提升運維效率。

3. 工業與園區配電：適配生產線、機房、樓宇供電，遠程投切負荷、故障快速?gòu)?fù)電，減少停產損失，提升用能安全。

4. 無人值守變電站/箱變：少人/無人運維，遠程監控與操作，降低人力成本，適配偏遠地區與密集城區場景。

5. 儲能與微電網系統：快速并網/離網切換，協同充放電控制，保障系統穩定，提升新能源消納與應急供電能力。

五、總結與展望

CBDC6系列物聯網電動操作機構，以緊湊結構、交直流通用、物聯網通信、高可靠長壽命、安全易操作為核心優勢，完美適配塑殼斷路器智能化升級，有效破解傳統配網操作滯后、感知缺失、安全風險高、運維成本高等痛點。在新型電力系統建設中，該設備不僅是遠程執行單元，更是電網數字化、網絡化、智能化的基礎終端，對提升故障自愈能力、保障供電安全、優化能源配置、降低運維成本、支撐分布式電源具有不可替代的價值。



隨著人工智能、物聯網、5G、邊緣計算在電網領域深度融合，以CBDC6為代表的智能電操將向更高集成度、更低功耗、更快響應、更智能自治方向發展，實現與AI調度、數字孿生、故障預測模型的深度協同，推動配電網從“自動化”向“智慧化”跨越。未來，在城鄉配網、工業企業、新能源電站、智慧城市等場景中，物聯網型電動操作機構將持續發揮關鍵作用，為我國安全、高效、清潔、低碳的現代能源體系建設提供堅實裝備支撐。
